板卡概述

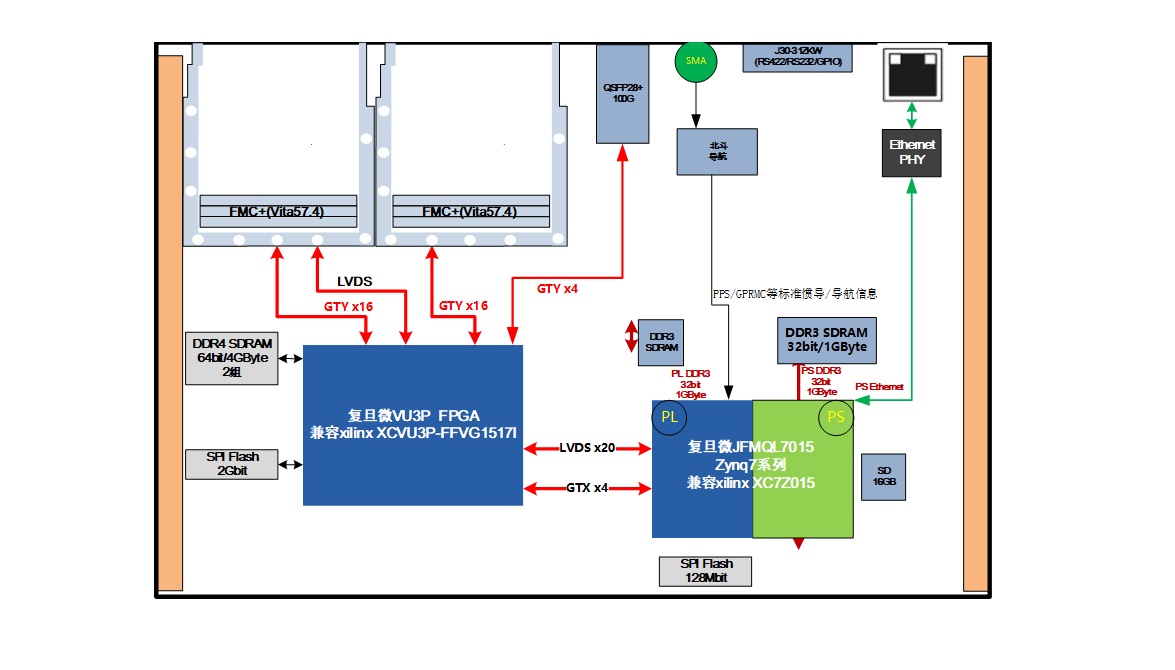

Q2100(ZYNQ-VU3P-GC)是一款基于复旦微ZYNQ+VU3P总线架构的全国产化高速信号处理平台，搭载2个FMC+接口，可支持任意FMC功能接口的扩展（包含各类国产、非国产的AD卡/DA卡/以及其他各类标准子卡）。
主要功能
l 复旦微VU3P
FPGA：
Ø FPGA： JFM9VU3P，兼容进口XCVU3P-2FFVG1517I；
Ø 接出2个FMC+接口（每个FMC上16x GTY、LA全管脚）；
Ø 2组4GByte 64bit DDR4 SDRAM；
Ø 一组国产PLL时钟控制器，用于给全板每个GTY提供时钟；支持给FMC直供采样时钟；
Ø 1组GTY 4x和20对LVDS用于两个FPGA之间互联；
Ø 对外1个QSFP28+光纤接口；
l 复旦微ARM
FPGA处理器：JFMQL7015
Ø PS上1组1GByte 32bit DDR3 SDRAM；
Ø PS上一个RJ45以太网；
Ø PL上1组1GByte 32bit DDR3 SDRAM；
l 北斗导航芯片
Ø 双天线输入；
Ø UART协议信息输出；
Ø 支持PPS输出；
Ø 支持PPS输入；
l 物理与电气特征
Ø 板卡尺寸：160 x 223mm
Ø 板卡供电：5A max@+12V（±5%）
Ø 散热方式：风冷散热
l 环境特征
Ø 工作温度：-40°~﹢65°C，存储温度：-55°~﹢125°C；
Ø 工作湿度：5%~95%，非凝结
软件支持
u 板上各硬件接口测试工程用例;
订购信息
|
板卡型号
|
板卡描述
|
|
Q2100
|
基于复旦微zynq7015+VU3P的双FMC全国产化信号处理平台
|
